產品概述
電流互感器（CT）在電力系統中，廣泛用于一次的測量與控制。正常工作時，互感器二次側處于近似短路狀態，輸出電壓很低。在運行中如果二次繞組開路，或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流等），都會在二次側產生數千伏甚至上萬伏的過電壓，這不僅給二次系統絕緣造成危害，還會使互感器過激而燒損，甚至危及工作人員的生命安全。使用電流互感器過電壓保護器就能夠有郊防止因電流互感器二次側開路引起的事故。

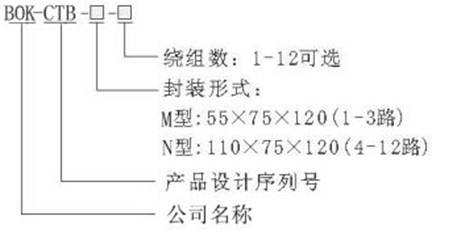

產品造型
產品用途
BOK-CTB系列電流互感器過電壓保護器主要用于各種CT二次側的異常過電壓保護。保護器并聯于二次繞組兩端，正常運行時漏電極小，成高阻狀態。當發生異常過電壓時，保護器迅速動作而短路，面板上顯示故障的部位，并有無源信號輸出。當故障排除后，電路恢復原狀后，又重新進入正常運行狀態。BOK-CTB保護器應用于CT二次的差動繞組、過流繞組、測量繞組、母線保護繞組、備用繞組等。
主要功能
1.正常工作時，流入保護器的電流不超過0.1mA,不影響CT正常工作。
2.當CT1與COM兩端電壓超過150V時，CS-CTB的兩端自動短路保護。
3.繼電器的觸點容量大于5A，所以故障時，能使CT二次側可靠短路。
4.自動短路保護具有保持功能，按壓“復位”按鈕，才能解除保護。
5.若是在停電狀態下解除了故障，上電后按復位鍵方可繼續正常工作。
6.裝置提供了一路繼電器觸點輸出，當任意一路CT開路時，觸點自動閉全，可接各種聲光報警器或提供給綜合保護裝置使信息遠傳，直到故障排除后，不短路保護觸點才斷開。
更多詳細說明請下載說明書：
BOK-CTB系列電流互感器過電壓保護器說明書.doc
