1.1 發電機中性點接地方式的選擇
發電機是電力系統的原動力，在運行中必須具備對突發性故障的應變能力，發電機中性點的接地方式與此有密切的關系。
發電機中性點的接地方式有：①中性點直接接地②中性點經低阻抗接地③中性點不接地④中性點經消弧線圈接地⑤中性點經高阻抗接地。
發電機定子繞組單相接地故障電流允許值
|
發電機額定電壓（kV） |
發電機額定容量（MW） |
故障電流允許值（A） | |
|
6.3 |
≤50 |
4 | |
|
10.5 |
汽輪發電機 |
50～100 |
3 |
|
水輪發電機 |
10～100 | ||
|
13.8～15.75 |
汽輪發電機 |
125～200 |
2 |
|
水輪發電機 |
40～225 | ||
|
18～20 |
300～600 |
1 | |
1.2 發電機經高阻抗接地方式
發電機中性點經高阻抗接地能有效抑制發電機接地故障電流，從而有效防止發電機定子繞組燒毀,并降低電弧接地暫態過電壓。中性點經高電阻接地有多種方案，其中以單相接地變壓器與電阻器結合的方案最優。我公司生產的BOK-FZD電阻柜，體積小，重量輕。接地變壓器抗沖擊，阻燃，局放小。電阻采用特種材料制作，性能穩定，通流能力強。
一、系統概述
2.1 使用范圍
BOK-FZD發電機中性點接地電阻柜為專用于發電廠發電機中性點采用高電阻接地的成套裝置。發電機電壓等級主要為6kv至20kv。當定子發生一點接地時，可限制接地電流在很小的數值，并有效抑制電弧接地暫態過電壓。
2.2 使用環境
1、 適用于戶內。
2、環境溫度：不低于-40℃，不高于+40℃。
3、海拔高度不超過3000m。
4、相對濕度：不大于95%（25℃）。
5、電網頻率：58～62Hz(60Hz系統)、48～52Hz(50Hz系統)。
6、安裝場所的空氣中不應含化學腐蝕氣體和蒸汽，無爆炸性塵埃。

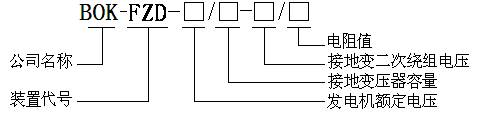

2.3 產品型號及組成說明
本公司免費根據用戶要求計算電阻值，確定型號
2.3.1接地變壓器參數
絕緣等級：H 級 溫升：≤100K 冷卻方式：AN。
防護等級：紙絕緣干式接地變壓器產品防護等級分為IP00(無外殼)、和IP20，IP23(有外殼)。
絕緣水平、阻抗電壓、空載損耗、負載損耗按相應的國家標準。
絕緣電阻測試：高壓—低壓及地≥300MΩ、低壓—地≥100 MΩ。
三、成套裝置的組成及結構

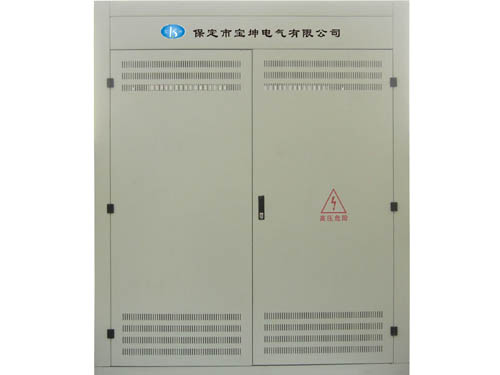

3.1 柜體外型尺寸
3.2 裝置組成
BOK-FZD 型發電機中性點接地電阻柜中裝有干式單相接地變壓器、電阻器、隔離開關、避雷器等電器設備，可以整體方便安裝在發電機中性點附近。
BOK-FZD 型發電機中性點接地電阻柜內裝有電流互感器測量中性點電流并可輸出模擬量。
3.3 BOK-FZD型發電機中性點電阻柜技術參數推薦表
|
發電機容量 （MW） |
100/125 |
200 |
300 |
600 |
900/1000 | ||||
|
發電機額定電壓 （kV） |
10.5 |
13.8 |
15.75 |
18 |
20 |
20 |
24 |
24 |
27 |
|
預計回路單相接地****電容電流（A） |
4 |
5 |
6 |
8 |
10 | ||||
|
接地變壓器一次側電壓（kV） |
10.5/ |
13.8/ |
15.75/ |
18/ |
20/ |
20/ |
24/ |
24/ |
27/ |
|
接地變壓器二次側電壓（kV） |
0.22 |
0.22 |
0.22 |
0.22 |
0.22 | ||||
|
接地變壓器額定 容量（kVA） |
30 |
30 |
50 |
50 |
63 | ||||
|
二次側電阻值（Ω） |
1.0 |
0.8 |
0.5 |
0.4 |
0.3 | ||||
|
接地保護抽取電壓 （kV） |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 | ||||
更多詳細說明請下載說明書：
BOK-FZD系列發電機中性點接地電阻柜說明書.doc
