BOK-LXQ系列6～35kV電壓互感器中性點用非線性電阻消諧阻尼器（簡稱一次消諧器），是安裝在6～35kV電壓互感器（以下簡稱壓變或PT）一次繞組Y。接線中性點與地之間的一種非線性電阻消諧阻尼器件。消諧器采用電氣性能****、超細顆粒的SiC為基材，經大噸位的壓機壓制成高密度的長方形或圓餅狀的坯體，在還原氣氛下，經上千度的高溫?zé)Y(jié)而成。裸露的電阻器表面結構經特殊處理，能經受日曬雨淋，可直接用于戶內外。它的體積小、重量輕、散熱快、強度高、便于安裝，很受用戶青睞。
該產品****符合現行電力部標準DL/T620-1997《交流電氣裝置的過電壓保護和絕緣配合》第4.1.5條中的規定，可以起到良好的限制電壓互感器鐵磁諧振的效果。

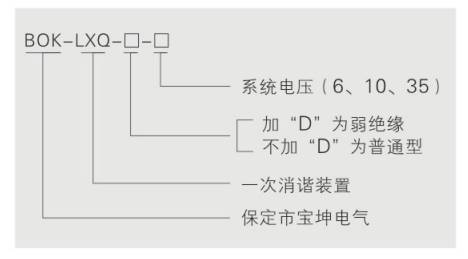

型號說明
根據系統電壓分類， BOK-LXQ系列一次消諧器分為6kV、10kV、20kV、35kV四種；根據設計序號分類，消諧器分為BOK-LXQI(方形)、BOK-LXQⅡ和BOK-LXQⅢ（圓柱形）型， BOK-LXQI、BOK-LXQⅡ型消諧器分為10kV和35kV兩種，其中10kV消諧器也可用于6kV系統； BOK-LXQⅢ型消諧器分為6kV、10kV、20kV和35kV四種。如： BOK-LXQ(D)Ⅱ－10 為6kV 、10kV系統通用、弱絕緣、圓柱形一次消諧器；BOK-LXQ(D)I－10 為6kV 、10kV系統通用、弱絕緣、方形一次消諧器。
注： BOK-LXQI型中10KV超小型不能帶D參數。
使用條件
1、BOK-LXQI適用于戶外，BOK-LXQⅡ、BOK-LXQⅢ適用于戶內，環境溫度-40℃～+60℃；
2、額定頻率：48Hz～62Hz；
3、海拔高度不大于3000m，地震裂度8度及以下地區；
4、大氣中無嚴重污穢及浸蝕性介質的場所；
5、串接于交流6～35kV非有效接地系統PT一次繞阻中性點與地之間， 在一個系統中
接有多臺電壓互感器時，在每臺互感器的三相高壓繞阻中性點裝一臺消諧器， 才能有效地限制弧光接地過電壓和消除鐵磁諧振。
電氣性能
表1 ： BOK-LXQI、BOK-LXQⅡ型一次消諧器交流電氣參數表
|
序號 |
項 目 |
技 術 指 標 | ||||
|
BOK-LXQI、BOK-LXQⅡ -10（6）型 |
BOK-LXQI、BOK-LXQ(D)Ⅱ -10（6）型 |
BOK-LXQI、BOK-LXQⅡ-35型 |
BOK-LXQI、BOK-LXQ(D)Ⅱ-35型 | |||
|
1 |
消諧器通過AC0.3mA(峰值/ |
U0.3mAp (V, 峰值/ |
130
|
130
|
450
|
450
|
|
R0.3mAp
|
＞450 |
＞450 |
＞1800 |
＞1800 | ||
|
2 |
消諧器通過AC 3mA(峰值/ |
U3mAp (V, 峰值/ |
500
|
500
|
1400
|
1400
|
|
R3mAp
|
＞180 |
＞180 |
＞550 |
＞550 | ||
|
3 |
是否限制消諧器 兩端工頻電壓 |
不限制 |
在3kV(峰值 / |
不限制 |
在5kV(峰值 / | |
|
4 |
2小時通過100mA（有效值）電流的熱容量 |
① 無任何明顯損壞； ② 熱容量試驗前后，U0.3mAp及U3mAp的變化不大于±5%。 | ||||
|
5 |
10min通過500mA（有效值） 電流的熱容量 |
① 無任何明顯損壞； ② 熱容量試驗前后，U0.3mAp及U3mAp的變化不大于±10%。 | ||||
)電流時的電壓及阻值
30
表2 ： BOK-LXQⅢ型一次消諧器交流電氣參數表
|
序號 |
項目 |
技 術 指 標 | ||||
|
BOK-LXQⅢ-6 BOK-LXQ(D) Ⅲ-6 |
BOK-LXQⅢ-10 BOK-LXQ(D) Ⅲ-10 |
BOK-LXQⅢ-20 BOK-LXQ(D) Ⅲ-20 |
BOK-LXQⅢ-35 BOK-LXQ(D) Ⅲ-35 | |||
|
1 |
消諧器通AC1mA(峰值/ |
U1mAp (V, 峰值/ |
170-210 |
280-350 |
550-700 |
840-1050 |
|
R1mAp
|
＞170 |
＞280 |
＞550 |
＞840 | ||
|
2 |
消諧器通過AC 10mA(峰值/ |
U10mAp (V, 峰值/ |
480-600 |
800-1000 |
1500-2000 |
2100-2625 |
|
R10mAp
|
＞48 |
＞80 |
＞150 |
＞210 | ||
|
3 |
BOK-LXQ（D）Ⅲ型消諧器 兩端工頻電壓變化 |
在3kV(峰值 / |
在4kV(峰值 / |
在5kV(峰值 / | ||
更多詳細說明請下載說明書：
BOK-LXQ一次消諧器說明書.doc
