1 消弧線圈的作用
我國的城市電網及廠礦企業的中壓系統，大部分為中性點不接地(即小電流接地)系統。這種系統在發生單相接地時，電網仍可帶故障運行，這就大大降低了運行成本，提高了供電系統的可靠性，但這種供電方式在單相接地電流較大時容易產生弧光過電壓和相間短路，給供用電設備造成了極大的危害。
防止這種危害的方法之一就是在中性點和地之間串接一個電抗器，這個電抗器也就是通常所說的消弧線圈。它能有效地減少接地點電流，從而達到自動熄滅電弧的目的。

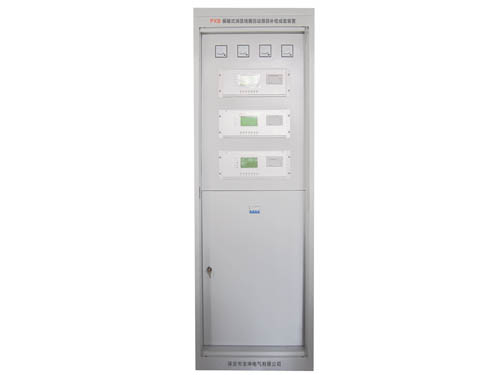

理想的消弧線圈在正常運行時，能實時監測電網單相接地電流的大小，此時消弧線圈的電抗值很大，相當于中性點不接地系統。在發生單相接地時，能在極短時間內調節電抗值，使接地點殘流基波無功分量為零。這種消弧線圈我們稱為能自動跟蹤動態補償?shù)睦硐胂【�圈，BOK-PXB偏磁式消弧線圈自動跟蹤補償成套裝置（ZZ100）即為此類。
2 BOK-PXB偏磁式消弧線圈自動跟蹤補償成套裝置（ZZ100）的特點 2. 1偏磁式消弧線圈原理偏磁式消弧線圈在其交流工作線圈內布置了一個鐵芯磁化段，通過改變鐵芯磁化段磁路上的直流助磁磁通大小來調節交流等值磁導，實現電感連續可調的目的。其直流勵磁繞組采取反串連接方式，使整個繞組上感應的工頻電壓相互抵消。通過對三相全控整流電路輸出電流的閉環調節，實現消弧線圈勵磁電流的控制。利用微機的數據處理能力，對這類消弧線圈伏安特性固有的不大的非線性實施動態校正。
2.2 自動跟蹤補償系統的特點①調節精度高
電控?zé)o級連續可調，利用施加直流勵磁電流達到連續調節電抗的目的，可以帶高壓負荷以mS級速度調節電感值。
②可靠性高，使用壽命長
全靜態結構，內部無任何運動部件，整套裝置無任何觸點，可靠性高，噪音小。
③響應速度快
補償響應速度不大于20ms。
④在線實時掃描，自動跟蹤補償
對系統中性點電壓和電網電容電流自動跟蹤掃描。
⑤調節范圍大
補償電流調節范圍大，上下限之比可達6～10倍。
⑥動態補償，無須阻尼電阻器
采用自動跟蹤動態補償方式，可帶高壓調節，無須外加阻尼電阻，不存在由于控制死區和誤動拒動而引起的電阻燒損故障，使電網更安全可靠。
⑦測量精度高
⑧控制系統功能齊全
a) 可按用戶要求配置422/485串行接口，可同上位機、變電所監控裝置通訊，實時傳送電容電流、裝置運行信息，電網發生接地故障后傳送補償電流、殘流等信息。
b) 自動和手動控制方式切換功能。
c) 裝置可選裝單相接地選線單元,監視多條饋出支路；
d) 具有雙套并運功能；
e) 裝置配有大屏幕點陣圖形液晶顯示器,可將系統運行狀態及參數即時顯示出來。
f) 具有錄波功能（選配，訂貨時需特殊注明），可以錄制單相接地故障前后母線信號波形。
更多詳細說明請下載說明書：
BOK-PXB偏磁式消弧線圈自動跟蹤補償成套裝置說明書.doc
